材料：銅
關鍵詞：金屬粉末壓制成型,PM,粉末冶金,銅、鐵、合金基軸套含油軸承
應用：機械行業
優勢：
1、含油軸承屬于多孔質產品，加工時可對孔的數量、大小、形狀、分布等進行適當調節；
2、獨特的多孔質屬性，使得軸承具有良好的吸振能力；而且空隙中可以含浸部分潤滑油，從而實現自行供油，長期工作時不加潤滑油也可以正常運轉；
3、含油軸承在運行過程中載荷能力、偏心率、摩擦系數等都是相互影響的，因此可以通過適當調節這些參數的方式來滿足軸承的各種使用要求。
〖產品型號與規格〗 |
| 1、直筒形軸承 FJ173—79，單位：mm |
d(mm) | D(mm) | L(mm) | d(mm) | D(mm) | L(mm) | 4 | 8 | 4、6、8、10 | 25 | 32 | 20、22、25、28、30、32、35、38、40 | 5 | 9 | 4、6、8、10、12 | 28 | 35 | 22、25、28、30、32、35、38、40、45 | 6 | 10 | 6、8、10、12 | 30 | 38 | 25、28、30、32、35、38、40、45 | 8 | 12 | 8、10、12、15 | 32 | 40 | 28、30、32、35、38、40、45、50 | 10 | 16 | 10、12、15、18、20 | 35 | 45 | 28、30、32、35、38、40、45、50 | 12 | 18 | 10、12、15、18、20、22、25 | 38 | 48 | 30、32、35、38、40、45、50、55 | 14 | 20 | 12、15、18、20、22、25、28 | 40 | 50 | 30、32、35、38、40、45、50、55 | 16 | 22 | 15、18、20、22、25、28、30 | 45 | 55 | 30、32、35、38、40、45、50、55、60 | 18 | 25 | 18、20、22、25、28、30、32 | 50 | 60 | 32、35、38、40、45、50、55、60 | 20 | 28 | 20、22、25、28、30、32、35 | 55 | 65 | 38、40、45、50、55、60、65 | 22 | 30 | 20、22、25、28、30、32、35 | 60 | 70 | 38、40、45、50、55、60、65、70 |
|
| 2、直筒形軸承 GB2685—81，單位：mm |
d(mm) | D(mm) | L(mm) | d(mm) | D(mm) | L(mm) | 4 | 8 | 3、4、5、6 | 25 | 32 | 20、22、25、28、30、32、35、40 | 5 | 9 | 4、5、6、8、10 | 28 | 36 | 20、22、25、28、30、32、35、40 | 6 | 10 | 4、5、6、8、10、12 | 30 | 38 | 22、25、28、30、32、35、40、45 | 7 | 11 | 5、6、8、10、12、14 | 32 | 40 | 22、25、28、30、32、35、40、45 | 8 | 12 | 6、8、10、12、14、16 | 35 | 45 | 25、28、30、32、35、40、45、50 | 9 | 14 | 6、8、10、12、14、16、18 | 38 | 48 | 25、28、30、32、35、40、45、50、55 | 10 | 16 | 8、10、12、14、16、18、20 | 40 | 50 | 30、32、35、40、45、50、55、60 | 12 | 18 | 8、10、12、14、16、18、20 | 42 | 52 | 30、32、35、40、45、50、55、60 | 14 | 20 | 10、12、14、16、18、20、22 | 45 | 55 | 35、40、45、50、55、60、65 | 16 | 22 | 12、14、16、18、20、22、25、28 | 48 | 58 | 35、40、45、50、55、60、670 | 18 | 24 | 12、14、16、18、20、22、25、28、30 | 50 | 60 | 35、40、45、50、55、60、65、70 | 20 | 26 | 16、18、20、22、25、28、30、32、35 | 55 | 65 | 40、45、50、55、60、65、70、75 | 22 | 28 | 16、18、20、22、25、28、30、32、35 | 60 | 70 | 40、45、50、55、60、65、70、75、80 |
|

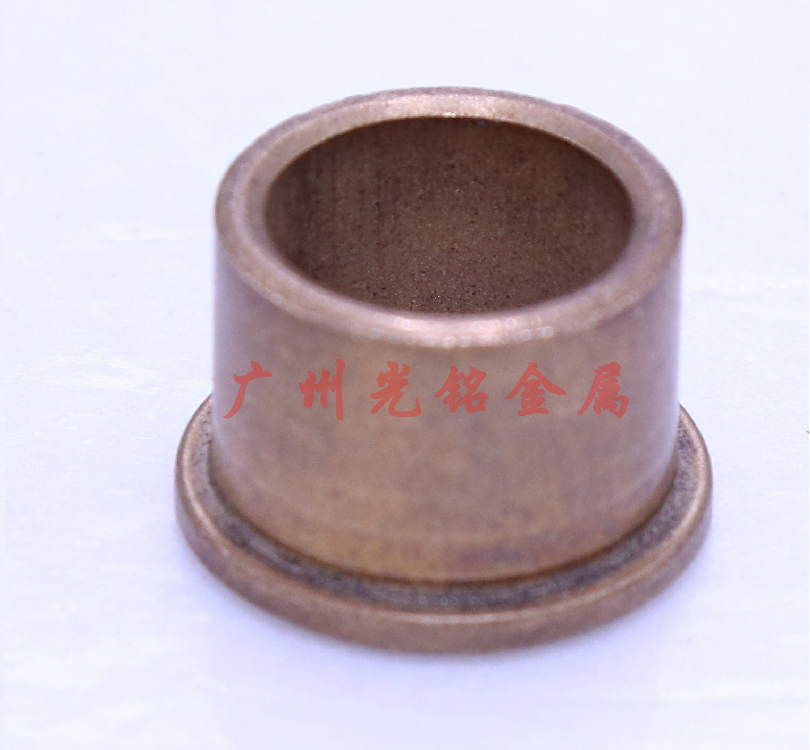

| 3、帶擋邊筒形軸承 GB2686—81，單位：mm |
d | D | D1 | e | L | d | D | D1 | E | L |
| 4 | 8 | 12 | 2 | 3、4、5、6 | 25 | 32 | 38 | 3.5 | 20、22、25、28、30、32、35、40 | 5 | 9 | 13 | 2 | 4、5、6、8、10 | 28 | 36 | 44 | 4 | 20、22、25、28、30、32、35、40 | 6 | 10 | 14 | 2 | 4、5、6、8、10、12 | 30 | 38 | 46 | 4 | 22、25、28、30、32、35、40、45 | 7 | 11 | 15 | 2 | 5、6、8、10、12、14 | 32 | 40 | 48 | 4 | 22、25、28、30、32、35、40、45 | 8 | 12 | 16 | 2 | 6、8、10、12、14、16 | 35 | 45 | 55 | 4 | 25、28、30、32、35、40、45、50 | 9 | 14 | 19 | 2.5 | 6、8、10、12、14、16、18 | 38 | 48 | 58 | 5 | 25、28、30、32、35、40、45、50、55 | 10 | 16 | 22 | 3 | 8、10、12、14、16、18、20 | 40 | 50 | 60 | 5 | 30、32、35、40、45、50、55、60 | 12 | 18 | 24 | 3 | 8、10、12、14、16、18、20 | 42 | 52 | 62 | 5 | 30、32、35、40、45、50、55、60 | 14 | 20 | 26 | 3 | 10、12、14、16、18、20、22 | 45 | 55 | 65 | 5 | 35、40、45、50、55、60、65 | 16 | 22 | 28 | 3 | 12、14、16、18、20、22、25、28 | 48 | 58 | 68 | 5 | 35、40、45、50、55、60、65、70 | 18 | 24 | 30 | 3 | 12、14、16、18、20、22、25、28、30 | 50 | 60 | 70 | 5 | 35、40、45、50、55、60、65、70 | 20 | 26 | 32 | 3 | 16、18、20、22、25、28、30、32、35 | 55 | 65 | 75 | 5 | 40、45、50、55、60、65、70、75 | 22 | 28 | 34 | 3 | 16、18、20、22、25、28、30、32、35 | 60 | 70 | 80 | 6 | 40、45、50、55、60、65、70、75、80 |
|
| 4、球形軸承 GB2686—81，單位：mm |
d | D | L | d | D | L | 4 | 10 | 8 | 12 | 22 | 15 | 5 | 12 | 9 | 14 | 24 | 17 | 6 | 14 | 10 | 15 | 27 | 20 | 7 | 16 | 11 | 16 | 28 | 20 | 8 | 16 | 11 | 18 | 30 | 20 | 9 | 18 | 12 | 20 | 36 | 25 | 10 | 22 | 14 |
|
|
|
|
| 〖理化性能及成份〗 |
| 化學成分 | 密度(g/cm3) | 孔度(%體積) | 硬度(HB) | 延伸率(%) | 抗拉強度(Mpa) | 抗壓強度(Mpa) | Gu: 84.2
Sn: 5～7
Zn: 5～7
Pb: 2～4
C: 0.8 | 6.4～7.0 | 18～25 | 20～40 | 3～7 | 8～10 | 40～70 |
|
