汽車ABS齒圈的幾種生產制造方式介紹作者：admin來源：互聯網 本文講述的汽車ABS齒圈主要安裝應用于輪轂軸承單元以及半軸車橋上。 第一部分：粉末冶金齒圈 本部分主要講述汽車輪轂軸承單元配置輪速傳感器用粉末冶金齒圈的結構分類、技術要求、檢驗方法等 術語規定： 齒棱圓角：齒圈圓周方向上齒頂與齒面之間的倒角； 齒根圓角：齒圈圓周方向上齒根與齒面之間的倒角； 單一齒距誤差：任一齒距與名義齒距的相對誤差； 累計齒距誤差：齒圈上任意12個或更多個齒距的弦長總和與名義相同數量齒距弦長的相對誤差； 孔隙率：鐵基粉末冶金制品材料的質量和控制；

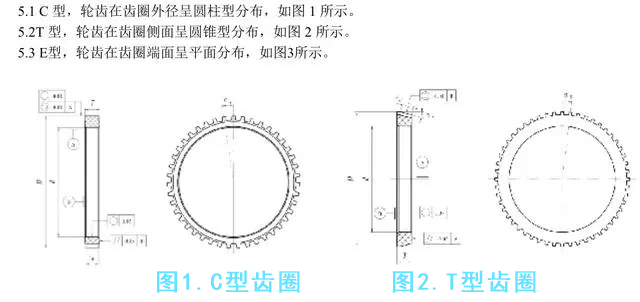

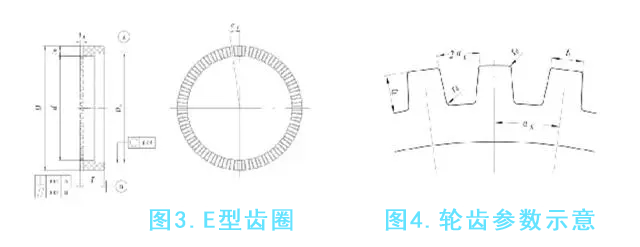

齒輪幾種結構型式： 1、C型，輪齒在齒圈外徑呈現圓柱型分布，如圖1所示； 2、T型，輪齒在齒圈側面呈現圓錐型分布，如圖2所示； 3、E型，輪齒在齒圈端面呈現平面分布，如圖3所示；
技術要求： 輪速傳感器齒圈屬于非標準件，齒圈輪齒的設計須與整車ABS系統相匹配，齒圈總體設計和安裝尺寸須與輪轂軸承單元以及半軸車橋相匹配。因此ABS齒圈的基本參數設計需要與齒圈廠家進行溝通確認，并嚴格按照?qǐng)D紙要求開發制造和檢驗。 齒數的確定： ABS齒圈齒數是依據ABS系統ECU單元工作時所需方波信號周期及頻率，換算成車輪輪速，再計算齒圈的信號周期，從而確定齒數的。齒圈齒數也可以基于驅動軸頸或安裝座外徑尺寸確定。粉末冶金齒圈主要應用于乘用車和微、小型商用車，齒數多為48-80。 齒圈表面防腐蝕性能： ABS齒圈須具有一定的防腐蝕功能，宜采用鍍鋅或達克羅等表面處理工藝，各種不同的工藝處理的齒圈防腐蝕能力應當符合齒圈表面防腐蝕性能要求，一般中性鹽霧試驗出現紅銹的時間不得低于240小時。 |
